Конструкції MultiPlate

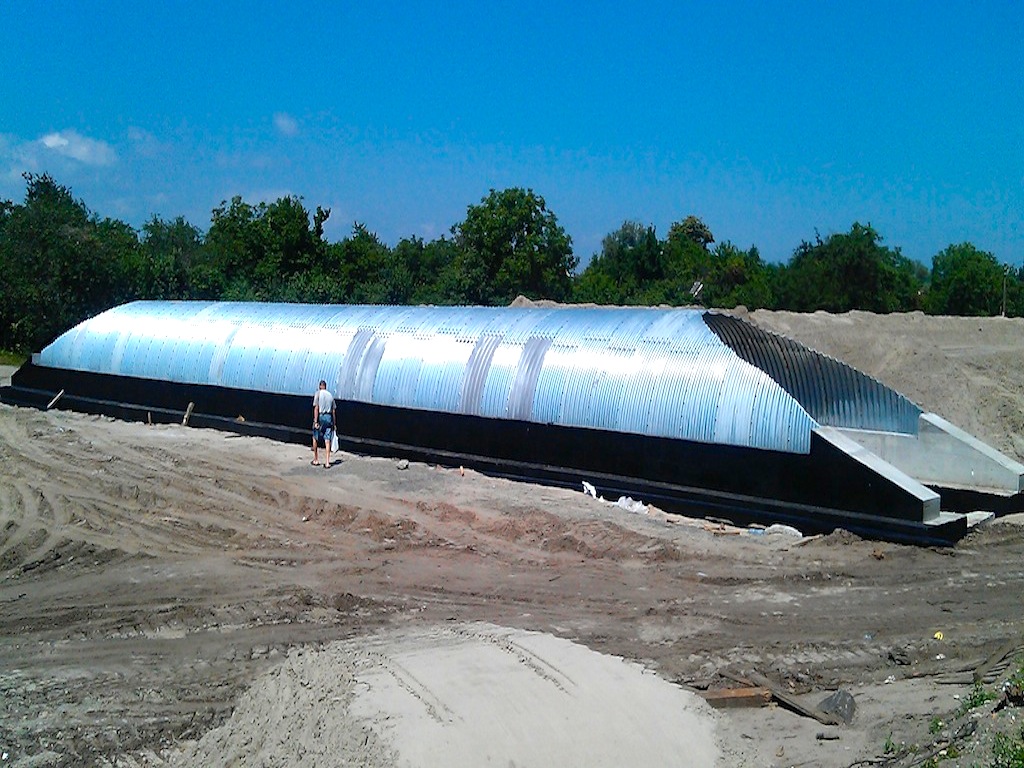

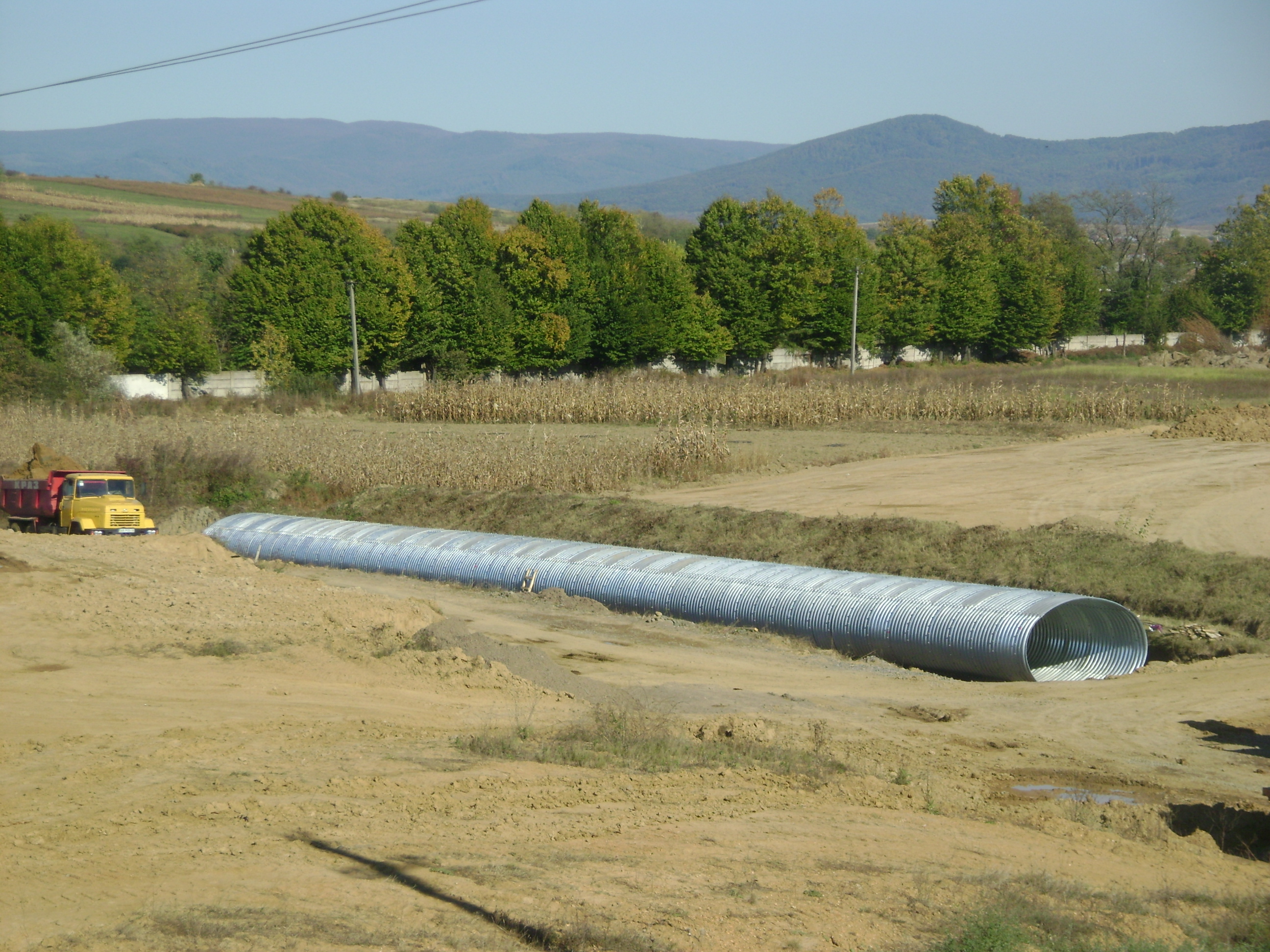

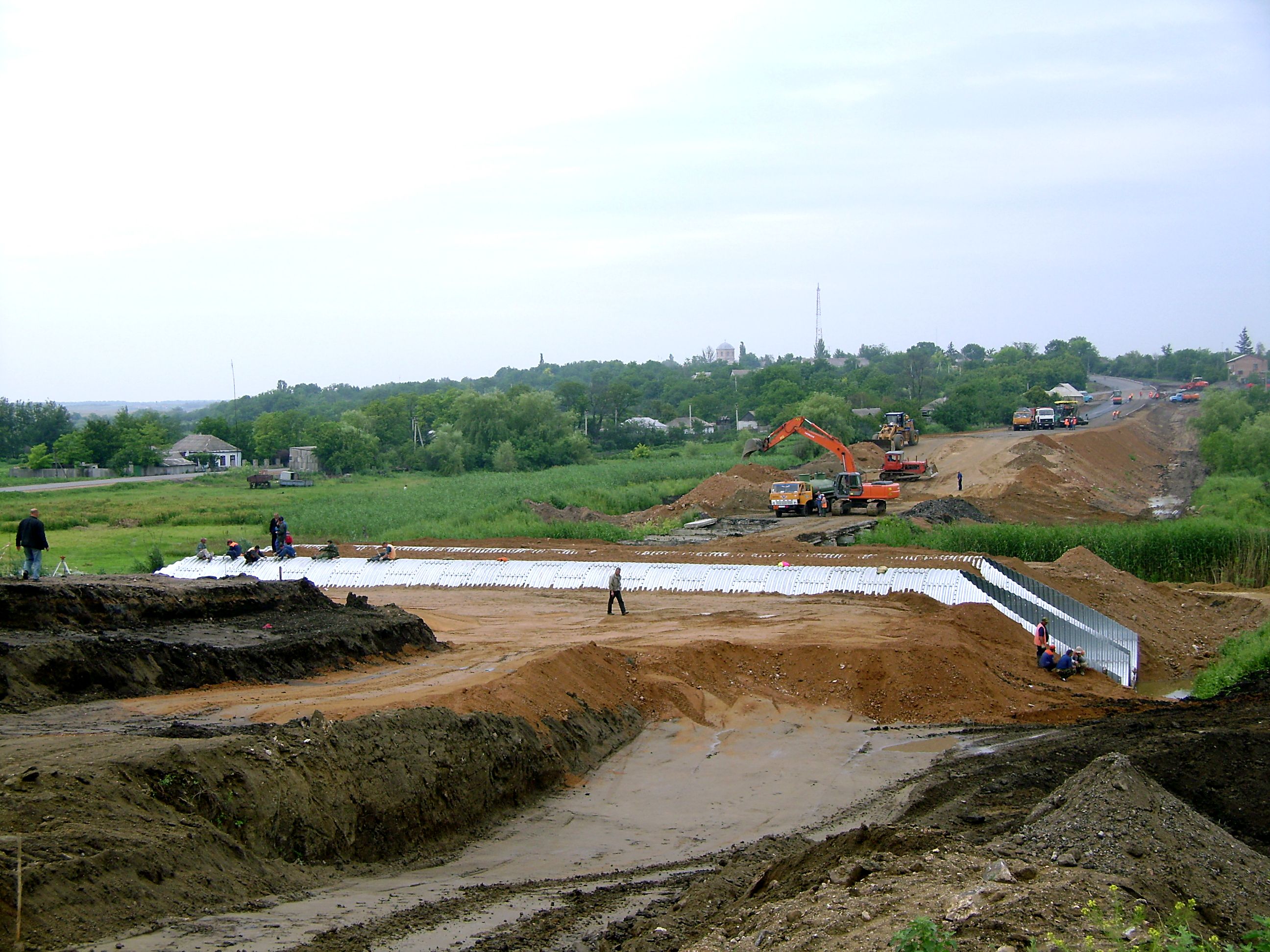

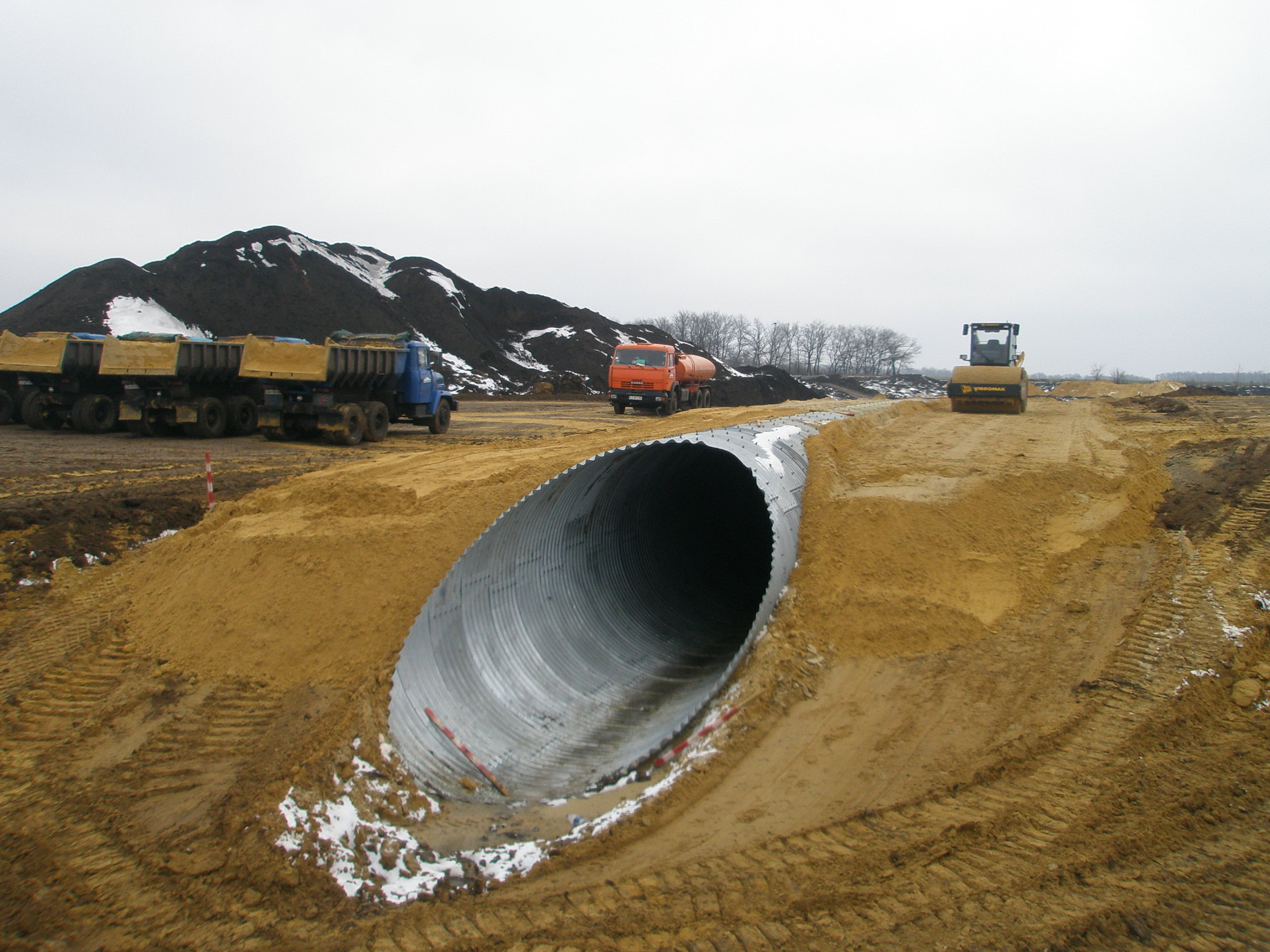

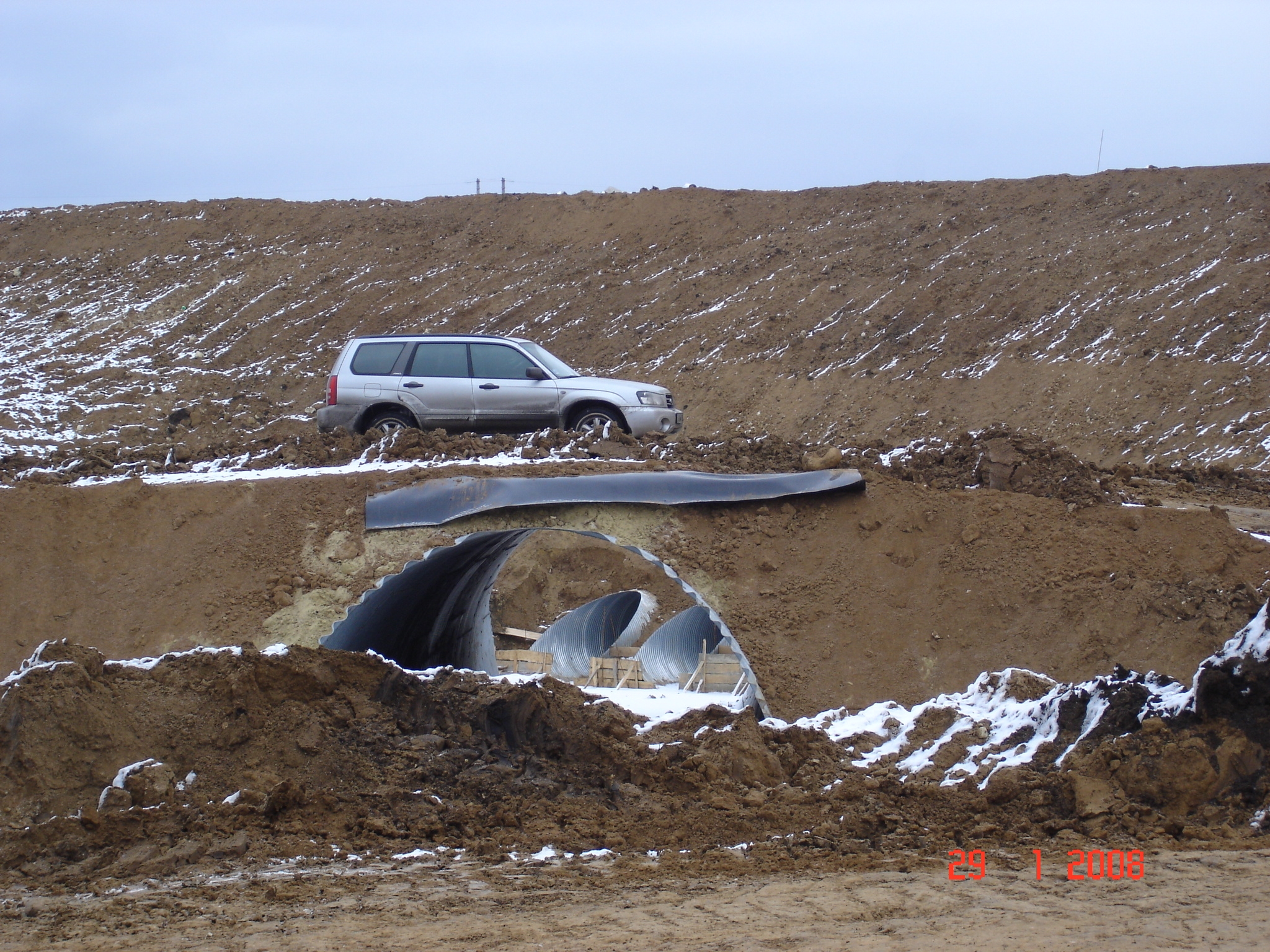

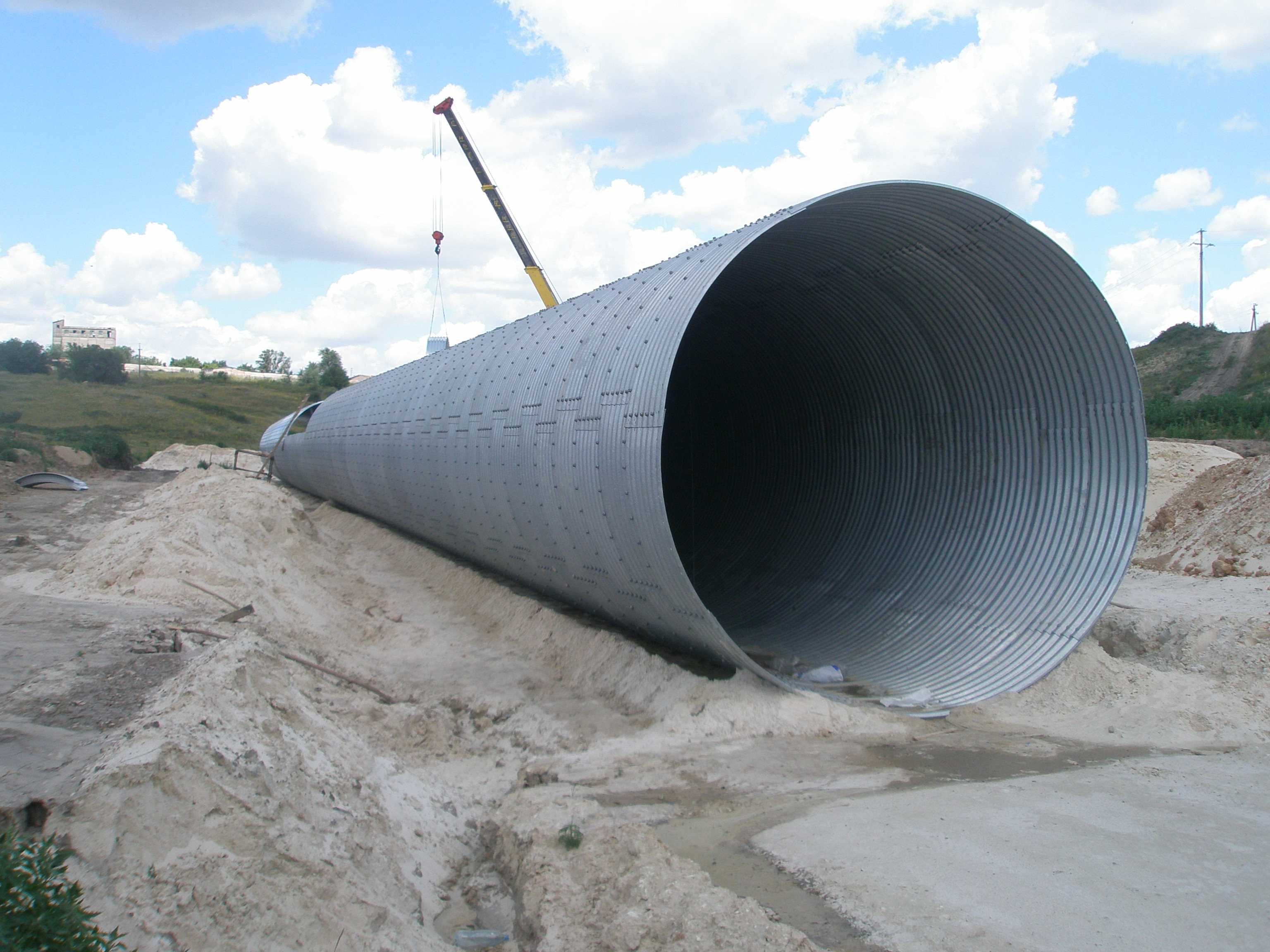

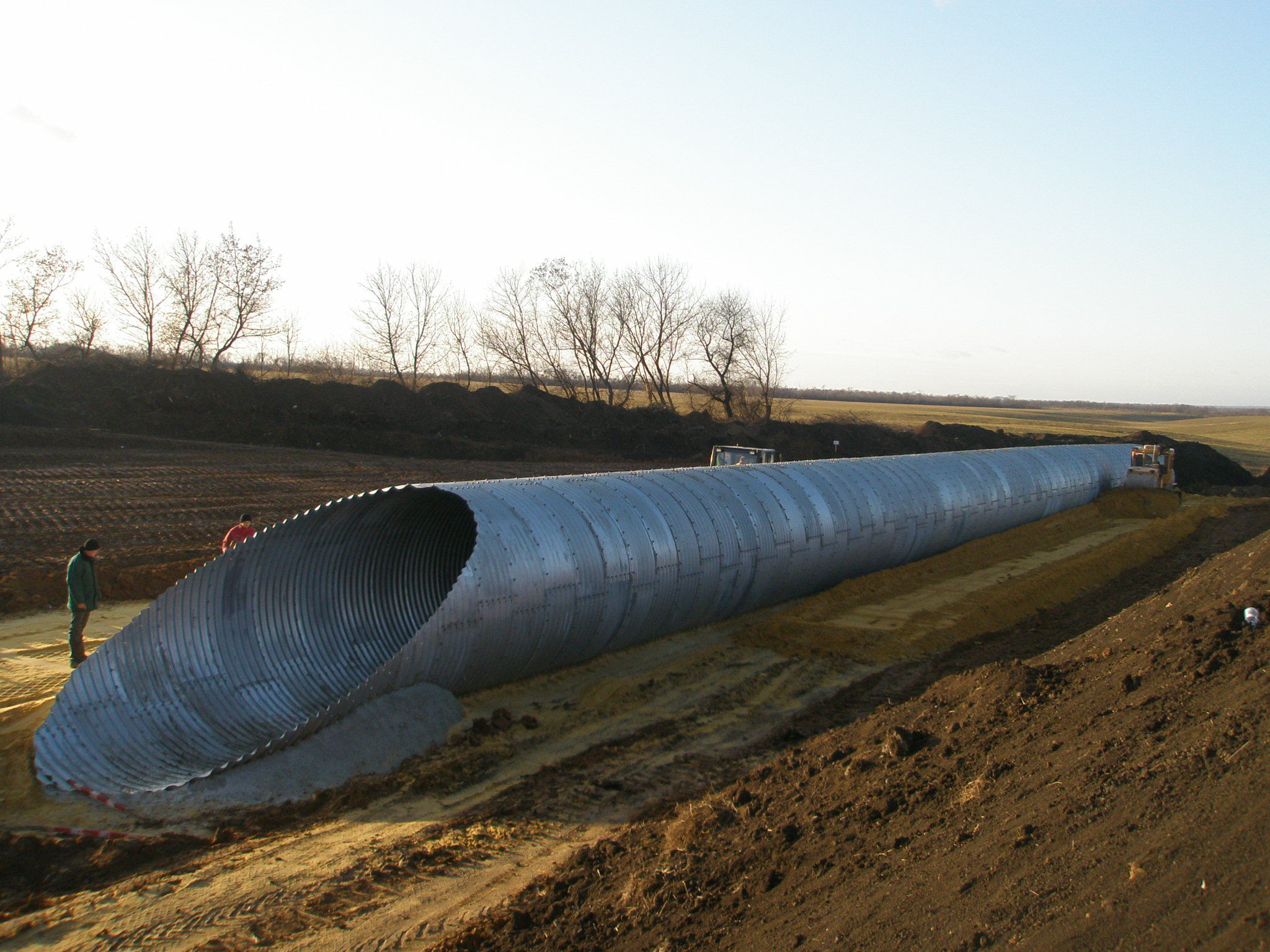

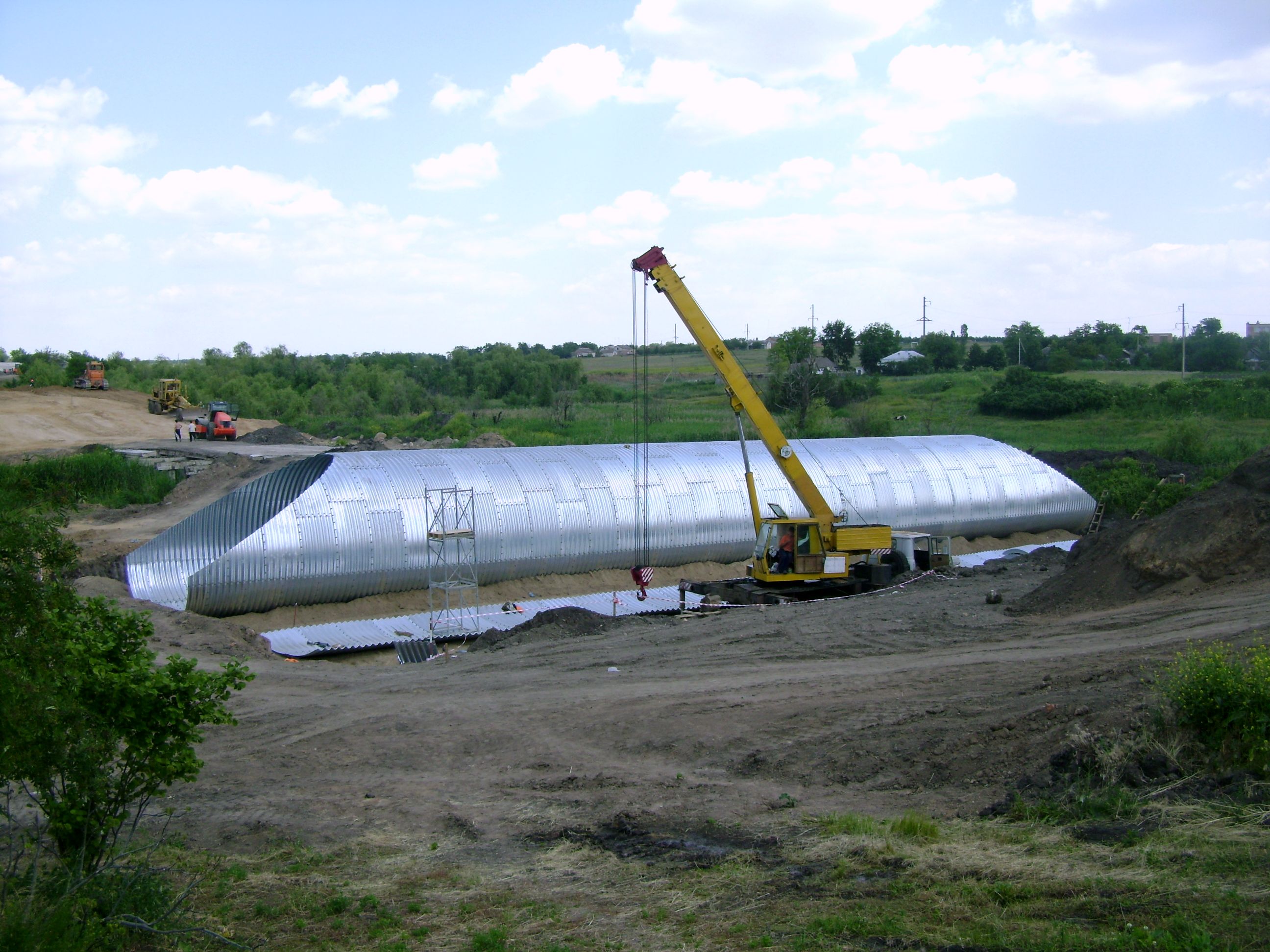

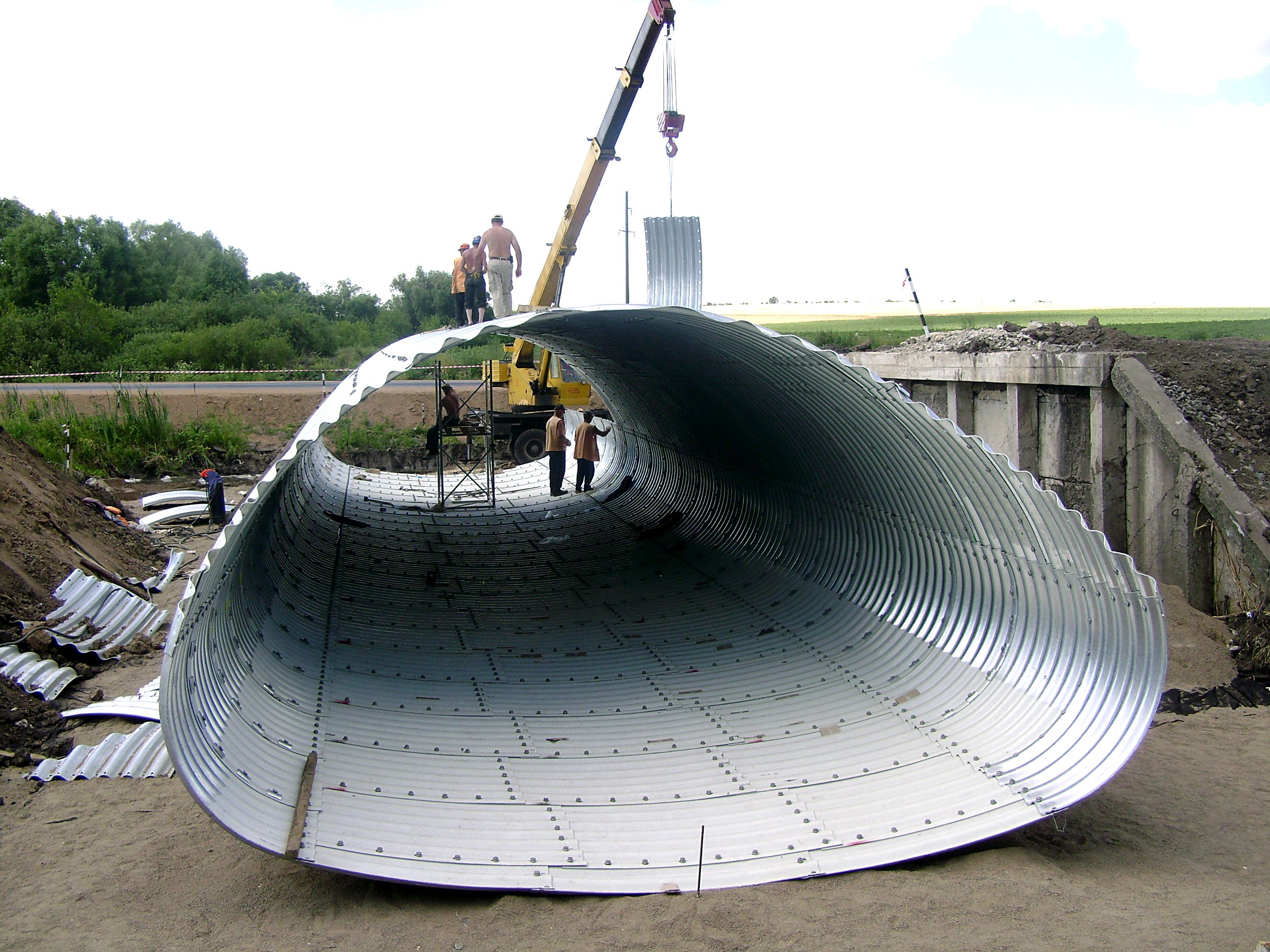

MultiPlate - це основна альтернатива залізобетонних конструкцій при будівництві штучних споруд різноманітної форми: коло, арка, еліпс, труби овальної форми. Конструкції складаються з окремих елементів – гофрованих листів, вигнутих за заданими радіусами та об'єднаних між собою в поздовжньому та поперечному напрямках за допомогою високоміцних болтів.



Галузі застосування:

• мости;

• шляхопроводи;

• тунелі;

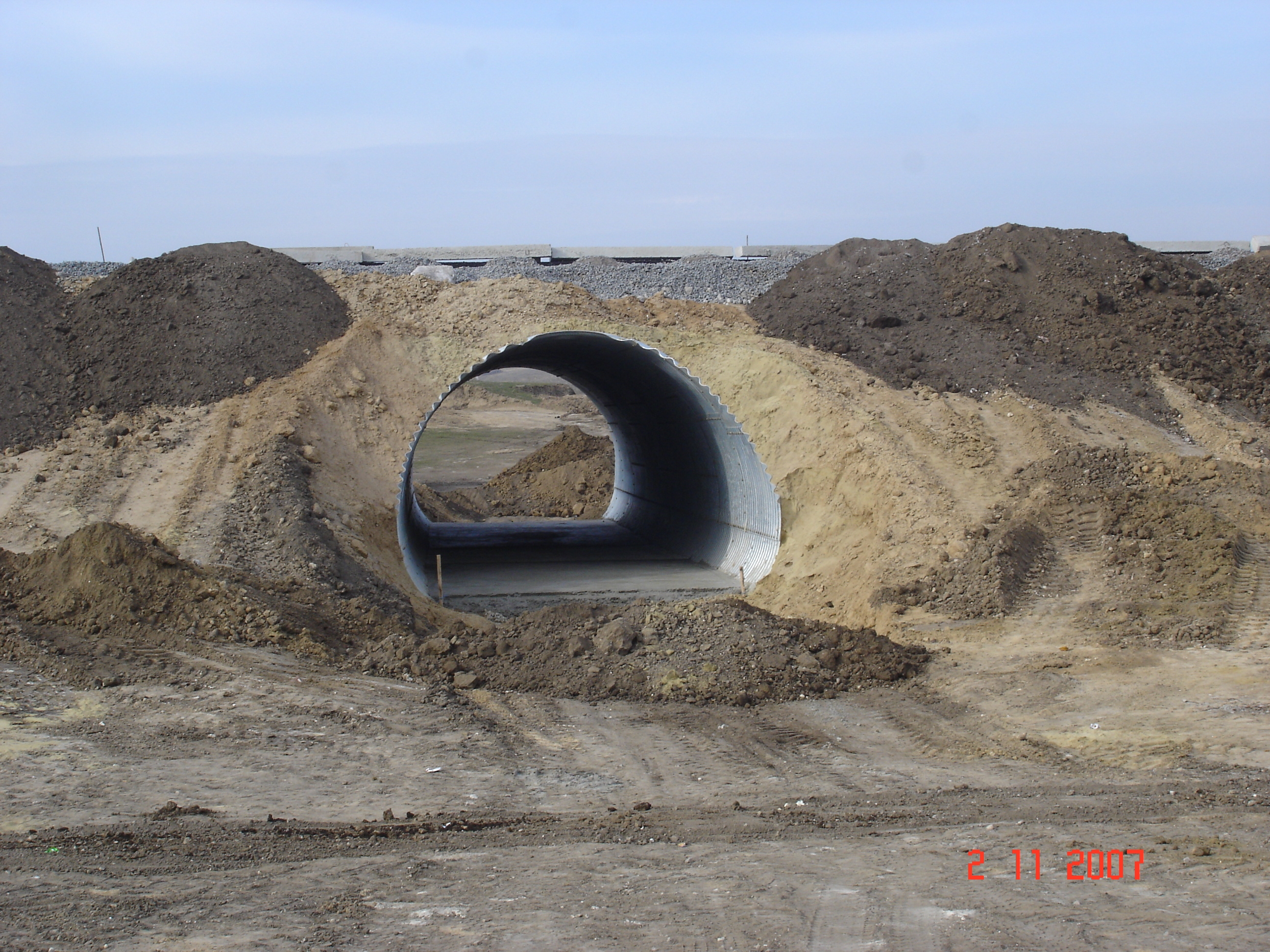

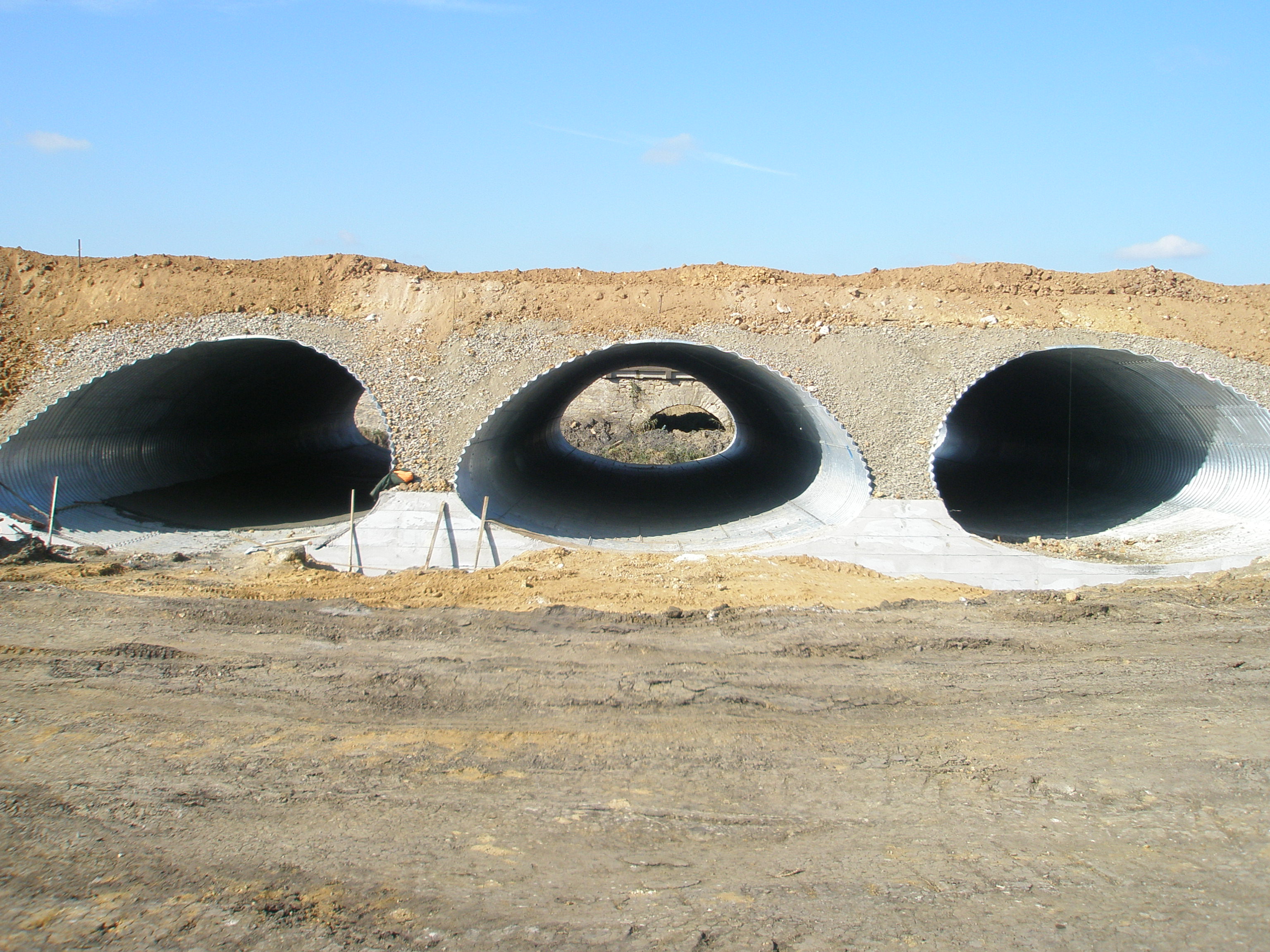

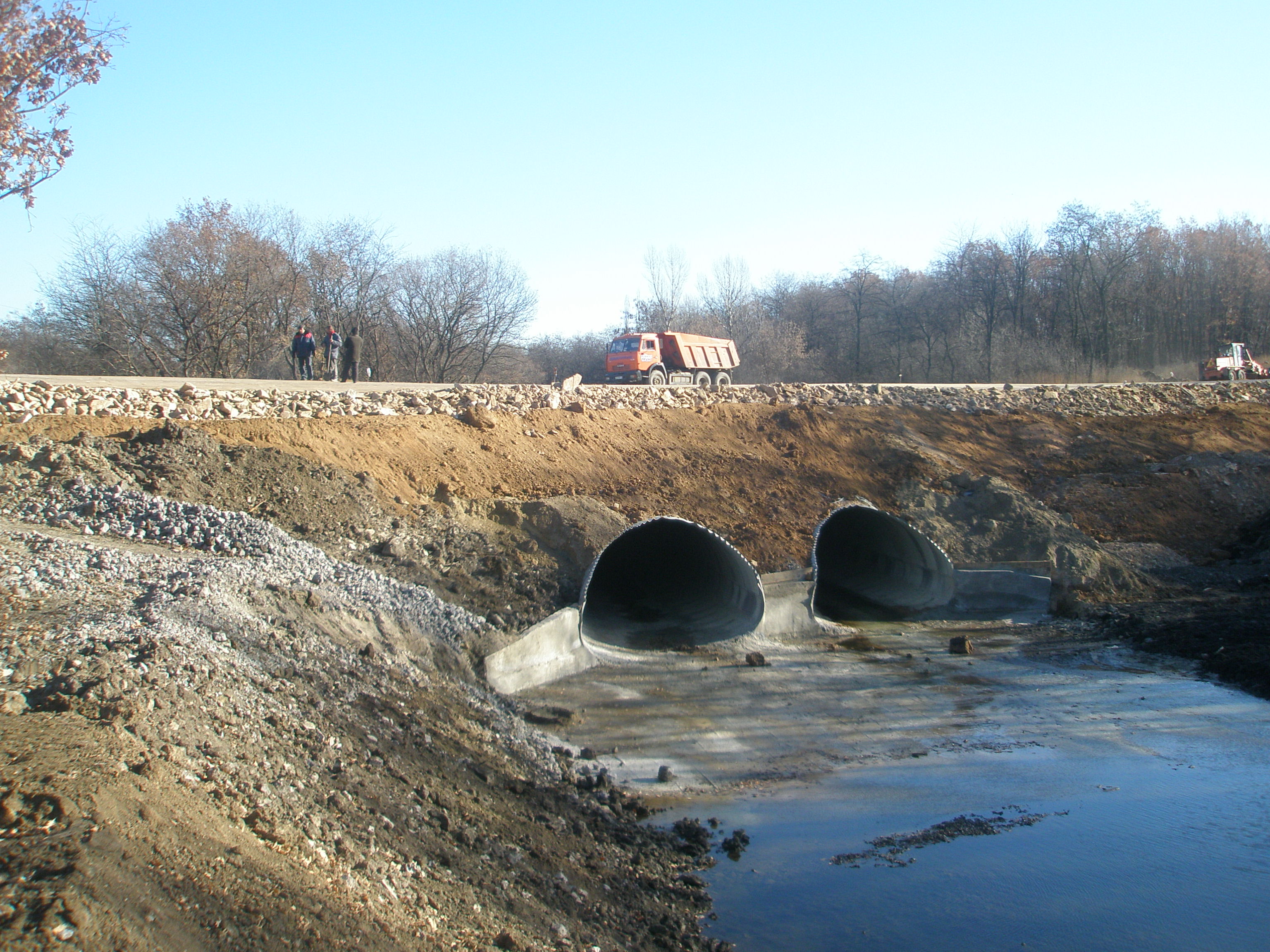

• водопропуски;

• пішохідні переходи;

• скотопрогони та біопереходи;

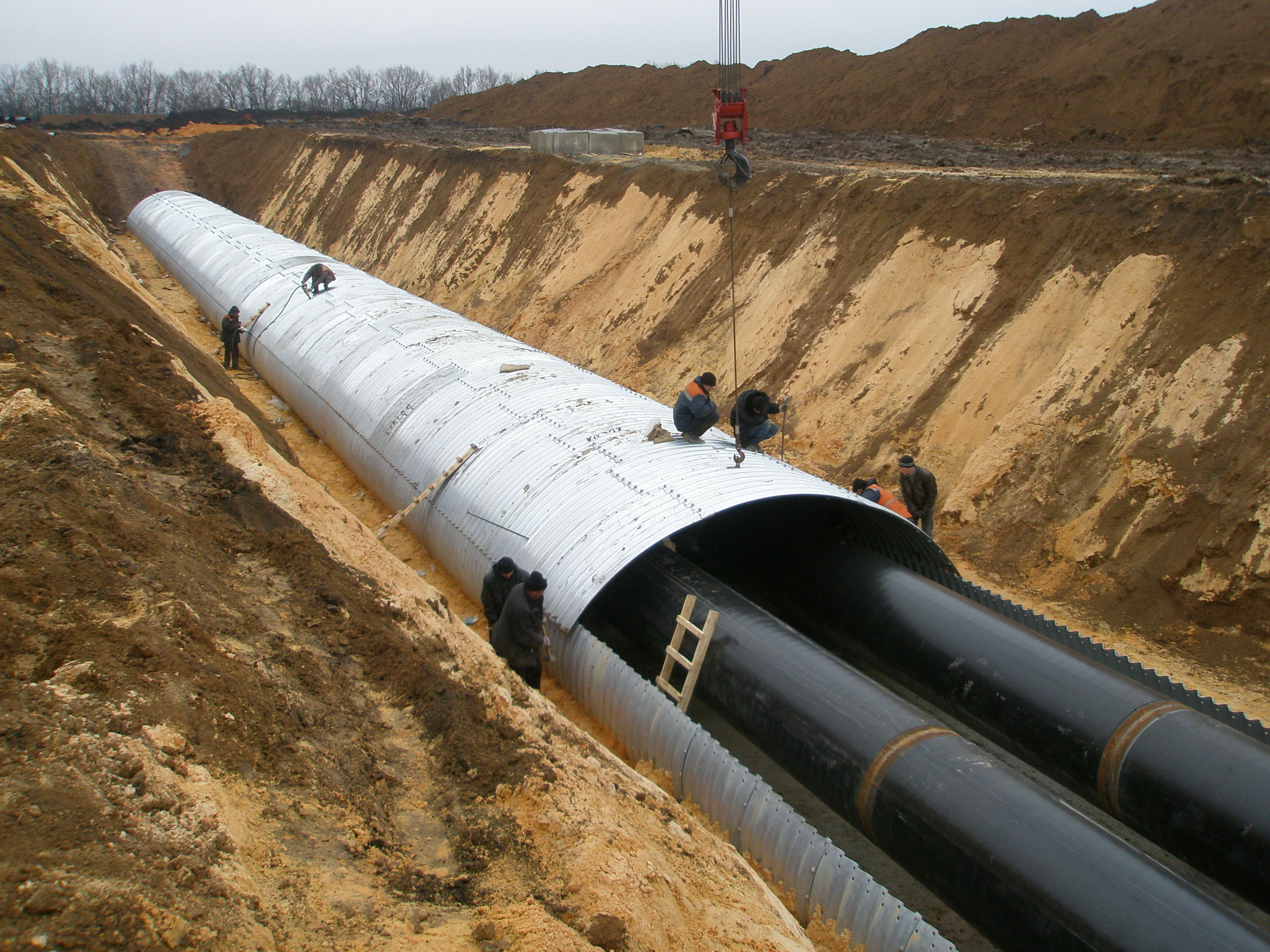

• захисні футляри для інженерних комунікацій;

• ангари;

• захист стрічкових конвеєрів;



Захист



1 рівень захисту

виконується методом гарячого цинкування. Товщина покриття: 42 або 70 мікрон в залежності від агресивності середовища.



2 рівень захисту

Виконується методом гарячого цинкування. Товщина покриття: 70 - 80 мікрон в залежності від агресивних середовища +200 мікрон епоксидної фарби.





Переваги



• оптимізація витрат на транспортування та будівництво;

• не вимагають додаткового обслуговування та мають терміни експлуатації понад 100 років;

• стійко переносять механічні впливи та інші несприятливі умови навколишнього середовища;

• легкий монтаж, що дозволяє значно прискорити процес роботи;

• висока міцність при невеликій масі;

• сейсмічно стійка конструкція;
• різноманітний вибір форм та розмірів;

• надійні у будь-яких кліматичних умовах;

• екологічно безпечні;
• органічно вписуються в природний ландшафт;
• захист від корозії в агресивному середовищі.



MultiPlate МР 150



В Украине мы производим широкий ассортимент сборных металлических гофрированных конструкций MultiPlate МР 150, а так же поставляем сборные гофрированные конструкции MultiPlate МР 200 и SuperCor, произведенные на других заводах компании Viacon.



МГК отечественного производства MultiPlate МР 150 с размером гофра 150 х 50 мм. Для производства сооружений применяется сталь СТ3ПС с пределом текучести не менее 235 МПа.

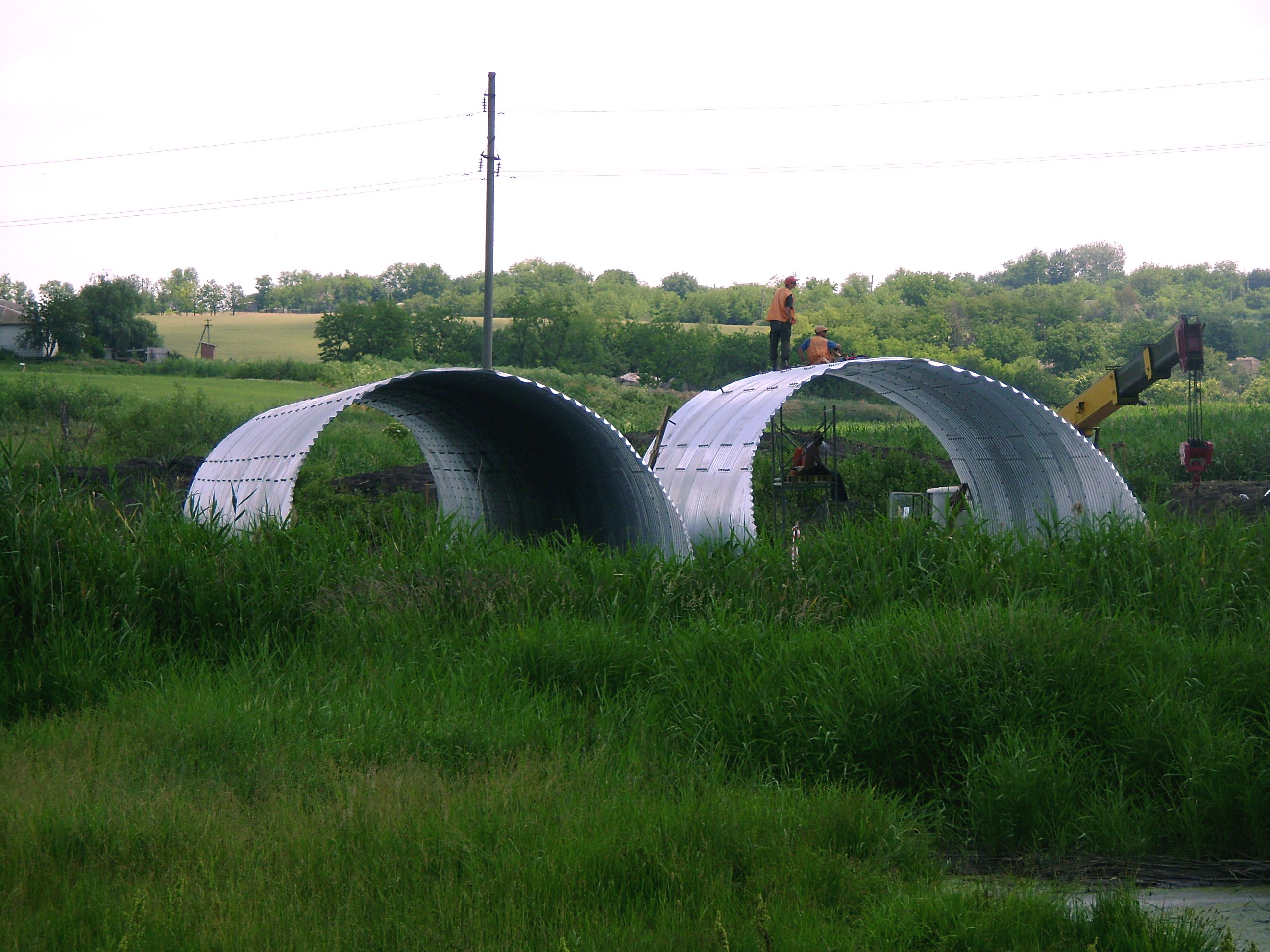

Конструкции из МР 150 производятся различной формы: круг, вертикальный и горизонтальный эллипс, трубы пониженной и повышенной высоты, арки. Конструкции производятся диаметром от 1,58 м до пролетов в 10 м.

Гофровані листи ЗМГК MultiPlate МР 150 використовуються товщиною 3-8 мм з такими характеристиками:



Товщина листа, мм	Площа поперечного зрізу по А мм2/мм	Момент інерції І, мм4/мм	Супротив згину W, мм3/мм	Корисна ширина листа, мм
3	3,77	1176,6	44,4	900
4	5,04	1581,9	58,6
5	6,3	1995,2	72,6
6	7,57	2417,5	86,3
7	8,85	2849,7	100,0



Multiplate МР 200



MultiPlate з розміром гофри 200 х 55 мм. використовується сталь S235JR с пределом текучести не менее 235 МПа.

Гофровані листи ЗМГК MultiPlate МР 200 використовуються товщиною 3-8 мм з такими характеристиками:



Товщина листа, мм	Площа поперечного зрізу по А мм2/мм	Момент інерції І, мм4/мм	Супротив згину W, мм3/мм	Користна ширина листа, мм
3	3,248	1241,6	43,00	1200
4	4,736	1813,80	61,49
5	5,929	2316,15	77,20
6	7,114	2787,57	91,39
7	8,288	3213,20	103,65
8	9,92	3647,10	115,80
